超高速激光位移傳感器

2012-02-14

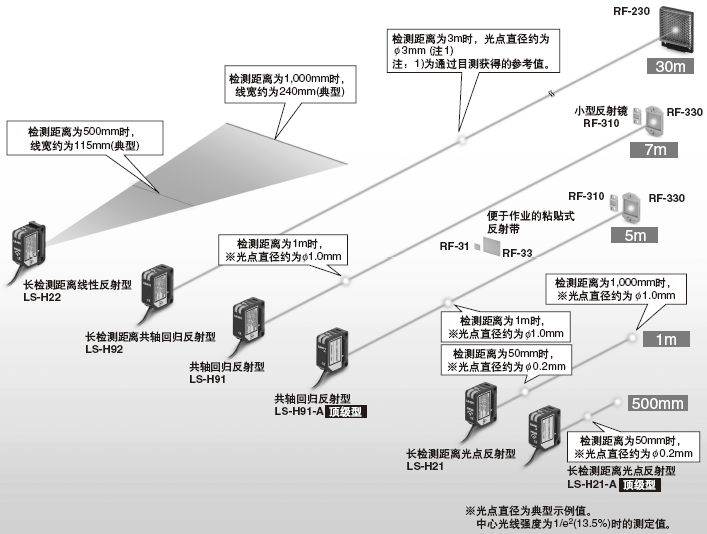

對應各種不同的用途，備有6種類型的激光檢測頭。

用途實例

檢測形狀復雜的工件可在線性狀的檢測區域中，更加穩定地檢測形狀復雜的工件。	檢測卷材的余量由于是光點直徑約φ1mm(檢測距離1m)的共軸回歸反射型，因此可對卷材的余量進行高精度的檢測。	檢測電子零部件的腳銷由于可根據工件調整光點形狀，因此從較遠的地點檢測小型工件時，亦可輕易地進行設定。

注意事項：本產品目錄中所述用途僅供參考。因不同的安裝條件和周邊環境，有時無法實現穩定的檢測，請務必通過實際產品進行確認后方可使用。

特點

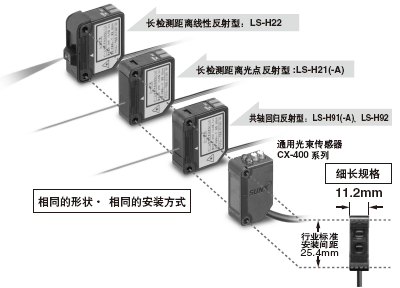

行業標準安裝間距

檢測頭的安裝間距為25.4mm，和通用光束傳感器CX-400系列具有相同的行業標準。
更換通用光束傳感器為激光傳感器時，亦可原封不動地使用安裝支架。

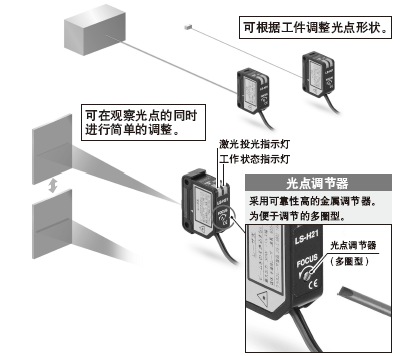

簡單易行的光點調整

長檢測距離光點反射型 / 長檢測距離線性反射型
	在檢測頭的背面安裝有光點調節器，因此可在觀察光點的同時進行簡單調整。另外，由于需要使用螺絲刀進行調整，因此可避免維修時的手動誤操作。

配備FDA/IEC/JIS頂級產品系列	備有光軸微調支架
LS-H91(F)-A、LS-H21(F)-A	MS-CX-11
頂級產品、光點可視。可很輕易地對準光軸。	即使是在安裝傳感器后，亦可在上下、左右方向進行各4°的微調。可實現雙向(縱向、橫向)安裝。

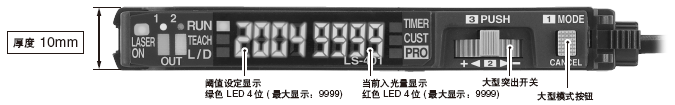

設定簡單·雙重顯示

雙面分別搭載大型4位數字顯示。能夠在確認當前入光量(紅色顯示)的同時，方便地設定最佳閾值(綠色顯示)。
設定簡單·雙重顯示

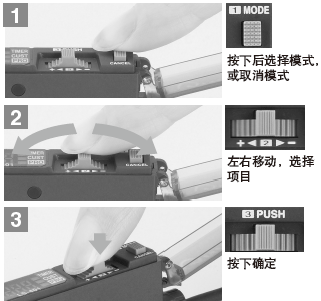

使用2個開關，操作簡單	省配線·省空間

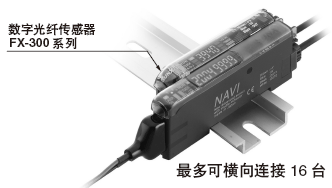

工作開關僅有大型模式按鈕和大型突出開關2個。	采用單觸式電纜可節省配線。 (連接器型) 能夠減少轉接端子座的接點數量和工時，有助于節省空間。另外，可與數字光纖傳感器FX-300系列橫向連接。
工作開關僅有大型模式按鈕和大型突出開關2個。	注意事項：通信方式因放大器的不同而不同，連接各放大器，請確認各各放大器的使用說明書后再進行使用。

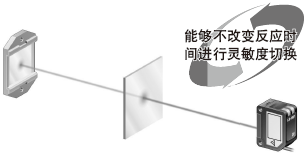

切實檢測微差(M.G.S.功能)

進行近距離檢測，或者檢測透明體、微小物體時，能夠調節傳感器的受光靈敏度，從3檔中選出最佳的設定。而且，即使受光靈敏度發生了改變，傳感器的反應時間也不會發生改變。
切實檢測微差(M.G.S.功能)

可進行多種檢測的4種新模式

應差（滯后）模式	窗式比較模式	獨立的2路輸出模式	差分檢測模式

通過調整應差(滯后)，能夠克服工件凹凸面的影響，從而進行穩定的檢測。	設定2個閾值，以辨別規定范圍以外的工件。	組合2路輸出模式，可進行多種控制。最適合彎曲檢測。	由于僅僅檢測光量的急劇變化，因此能夠切實檢測玻璃等物體的邊緣部分。最適合工件的定位。

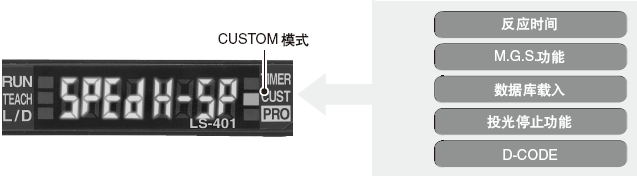

MODE NAVI定制功能

從反應時間、M.G.S.功能、數據庫載入、投光停止功能以及D-CODE中，選擇經常使用的功能，并存儲在CUSTOM模式中，從而可進行簡單的設定更改。
MODE NAVI定制功能

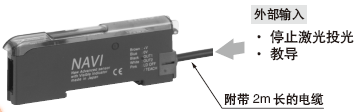

配備投光停止功能	可從外部輸入的電纜型
當光點進入畫像處理器的照射范圍內時，可通過投光停止輸入停止激光投光。	電纜型LS-401-C2配備外部輸入電纜(5芯)。建議您在通過來自裝置外部的輸入進行教導、停止激光投光或?qū)⒓す鈧鞲衅髯鳛閱渭a(chǎn)品使用時選擇該型。

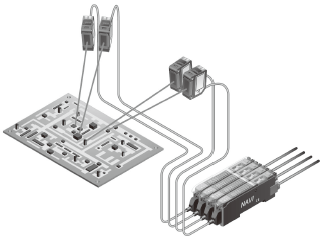

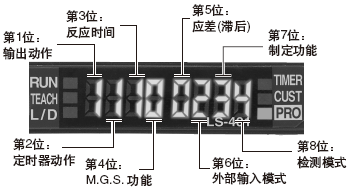

最多可緊密安裝4臺	設定狀態一目了然(D-CODE)
通過自動防干擾功能，最多可防止4臺傳感器的干涉。	放大器的設定狀態以8位顯示。便于遠程的作業指示和監控。

訂購指南

檢測頭

種類			形狀	型號	適用規格	檢測距離
共軸回歸反射型		級別 2		LS-H92	GB / IEC / JIS
				LS-H92F(注1)	FDA / IEC / JIS
				LS-H91	GB / IEC / JIS
				LS-H91F(注1)	FDA / IEC / JIS
		級別 1		LS-H91-A	GB / IEC / JIS
				LS-H91F-A(注1)	FDA / IEC / JIS
擴散反射型	長檢測距離光點反射型	級別 2		LS-H21	GB / IEC / JIS
				LS-H21F(注1)	FDA / IEC / JIS
		級別 1		LS-H21-A	GB / IEC / JIS
				LS-H21F-A(注1)	FDA / IEC / JIS
	長檢測距離線性反射型	級別 2		LS-H22(注3)	GB / IEC / JIS
				LS-H22F(注1)(注3)	FDA / IEC / JIS

注：由于需根據不同的安裝方法選擇不同的安裝支架，因此本檢測頭不附帶安裝支架。請另行訂購檢測頭安裝支架。
注：
1) 依據第50號激光通告(2001.7.26)，以FDA標準為準。
2) 檢測距離為相對于反射鏡RF-330［LS-H92(F)為RF-230］的數值。另外，檢測距離表示反射鏡可設定的范圍。亦可在0.1m［LS-H92(F)為0.2m］以下的距離檢測物體。當靠近檢測頭的地方存在白紙、鏡面體時，可能出現投光的反射入光的現象，敬請注意。此時，請利用放大器本體的M.G.S.功能變更反應時間和受光靈敏度后再使用。
3) LS-H22(F)是長檢測距離光點反射型LS-H21(F)和線性反射用透鏡附件LS-MR1的成套型號。實際的產品型號為LS-H21(F)。

5m電纜長度型

備有5m電纜長度型(標準型為2m)。請在型號末尾加注“-C5”后再行訂購。
·LS-H91-C5 ·LS-H91-A-C5 ·LS-H21-C5 ·LS-H22-C5

無反射鏡型

LS-H91(F)、LS-H91(F)-A以及LS-H92(F)中備有不附帶反射鏡(RF-330或RF-230)的型號。請在型號末尾加注“-Y”后再行訂購。
·LS-H92-Y ·LS-H92F-Y ·LS-H91-Y ·LS-H91F-Y ·LS-H91-A-Y ·LS-H91F-A-Y

放大器

種類	形狀	型號	輸出	連接方式
連接類型		LS-401	NPN開路集電極晶體管2輸出	使用另售的單觸電纜
		LS-401P	PNP開路集電極晶體管2輸出
電纜型		LS-401-C2	NPN開路集電極晶體管2輸出	附帶2m橡皮電纜電纜外徑：3.7mm
		LS-401P-C2	PNP開路集電極晶體管2輸出

單觸電纜(連接器型放大器不附帶單觸電纜。請另行訂購。)

種類	形狀	型號	說明
母電纜(4芯)		CN-74-C1	長：1m	0.15mm² 4芯橡皮電纜，一端帶連接器電纜外徑： 3mm
		CN-74-C2	長：2m
		CN-74-C5	長：5m
子電纜(2芯)		CN-74-C1	長：1m	0.15mm² 2芯橡皮電纜，一端帶連接器電纜外徑： 3mm
		CN-74-C2	長：2m
		CN-74-C3	長：5m

尾盤(放大器不附帶尾盤。需要連接時，請另行訂購尾盤。)

種類	型號	說明
	MS-DIN-E	當串聯連接多個放大器，或在DIN導軌上移動放大器時，這些尾盤確保所有放大器安全安裝并充分連接。 (每套2個)

附件

RF-330(反射鏡)	CN-EP1(放大器連接器)每套5個	LS-MR1(用于線性反射的透鏡附件)	RF-230(反射鏡)
	注：根據標準在檢測頭上安裝1個接頭。		注：LS-H92(F)專用。

配件(另售)

種類	型號	說明
檢測頭安裝支架	MS-CX-1	立式安裝支架
	MS-CX-2	橫向安裝支架若不受高度影響，可正面安裝。
	MS-CX-3	倒裝式安裝支架
	MS-CX-4	保護性安裝支架保護傳感器免受因沖撞而引起的光軸偏差的影響。
光軸微調支架	MS-CX-11	這是在安裝了檢測頭之后，可對光軸進行微調的安裝支架。調整角度：上下、左右各4° 安裝方向：縱向、橫向均可
通用傳感器安裝架 (注1)	MS-AJ1	水平安裝型	基本裝配
	MS-AJ2	垂直安裝型
	MS-AJ1-A	水平安裝型	側臂裝配
	MS-AJ2-A	垂直安裝型
放大器安裝支架	MS-DIN-2	放大器專用安裝支架
反射鏡安裝支架	MS-RF23	這是用于RF-230的安裝支架。
放大器保護封條	FX-MB1	2個交流窗密封墊和1個連接器封條：10套交流窗密封墊：防止從另一個放大器上傳輸信號造成的故障，及其對另一個放大器的影響。連接器封條：帶有單觸電纜針，以防任何金屬的觸碰。
反射鏡	RF-310	用于共軸回歸反射型。是小型規格的反射鏡。
反射帶	RF-33	用于共軸回歸反射型。規格：25.2×27.8×t0.4mm	檢測距離(U-LG模式) ·LS-H91(F)： 0.1～7m ·LS-H91(F)-A： 0.1～5m
	RF-31	用于共軸回歸反射型。規格：9.2×9.2×t0.4mm
數據庫通道切換裝置 (注2)	FX-CH	NPN輸入型
	FX-CH-P	PNP輸入型	可通過外部信號，一舉切換最多16臺激光傳感器的數據庫通道。

檢測頭安裝支架

MS-CX-1	MS-CX-2	MS-CX-3	MS-CX-4
附帶2個帶墊圈的M3螺絲 (長12mm)。	附帶2個帶墊圈的M3螺絲 (長12mm)。	附帶2個帶墊圈的M3螺絲 (長12mm)。	附帶2個帶墊圈的M3螺絲 (長12mm)。

光軸微調支架	放大器安裝支架	放大器保護封條	反射鏡
MS-CX-11	MS-DIN-2	FX-MB1	RF-310

反射帶	反射鏡安裝支架	數據庫通道切換裝置
RF-33	MS-RF23	FX-CH(-P)

通用傳感器安裝架

MS-AJ1	MS-AJ1-A	MS-AJ2	MS-AJ2-A
	通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。		通過能夠進行水平方向調整的曲臂，可從生產線上方進行檢測。
