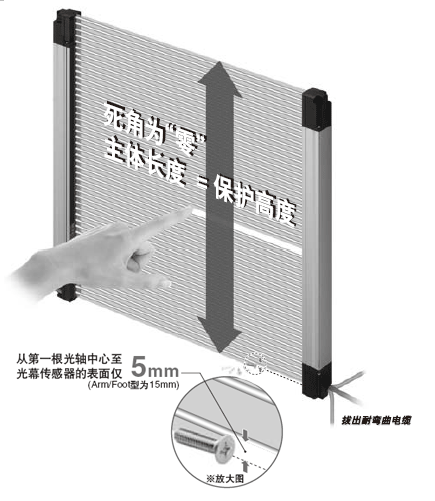

種 類 |
最小檢測物體 φ14mm |
最小檢測物體 φ25mm |
最小檢測物體 φ45mm |
|
型 號 |
SF4B-F□ |
SF4B-H□ |
SF4B-A□ |
|
適用標準 |
JIS B 9704-1/2(Type 4)、JIS B 9705-1/ISO 13849-1(Category 4)、EN 954-1(Category 4) |
|
EN 61496-1(Type 4)、IEC 61496-1/2(Type 4)、UL 61496-1/2(Type 4)、UL 1998 |
|
檢測距離(有效距離)(注2) |
0.3～7m |
12～64光軸型： 0.3～9m |
6～32光軸型： 0.3～9m |
|
72～96光軸型： 0.3～7m |
36～48光軸型： 0.3～7m |
|
最小檢測物體(注3) |
φ14mm的不透明體 |
φ 25mm的不透明體 |
φ 45mm的不透明體 |
|
有效開口角 |
±2.5°以下［檢測距離超過3m時(符合IEC 61496-2/UL 61496-2)］ |
|
電源電壓 |
24V DC±10% 脈動P-P10%以下 |
|
控制輸出 |
PNP開路集電極晶體管/NPN開路集電極晶體管(切換式) |
|
(OSSD1、OSSD2) |
·PNP輸出時：最大源電流200mA，NPN輸出時：最大流入電流200mA |
|
|
·外加電壓：同電源電壓(PNP輸出時：控制輸出和+V之間，NPN輸出時：控制輸出和0V之間) |
|
|
·剩余電壓：2.5V以下(PNP輸出時：源電流200mA，NPN輸出時：流入電流200mA)(電纜長20m時) |
|
輸出工作 |
所有光軸入光時ON，一個以上光軸遮光時OFF(傳感器或同步信號有故障時OFF。)(注4)(注5) |
|
保護電路(短路保護) |
裝備 |
|

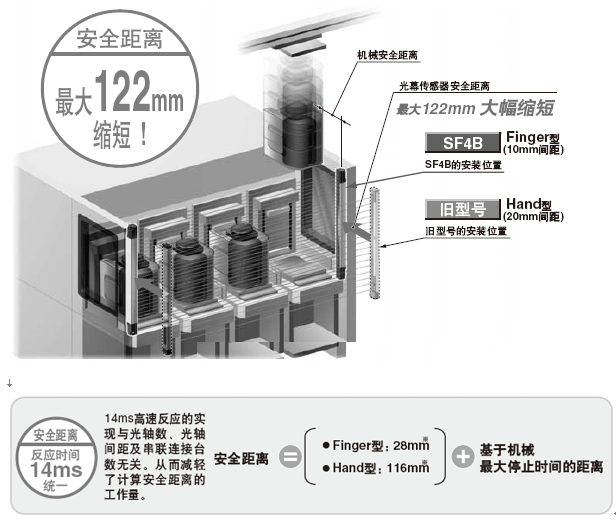

反應時間 |
OFF反應時間：14ms以下，ON反應時間： 80～90ms |
|
輔助輸出 |
PNP開路集電極晶體管/NPN開路集電極晶體管(切換式) |
|
(非安全輸出) |
·PNP輸出時：最大源電流60mA，NPN輸出時：最大流入電流60mA |
|
|
·外加電壓：同電源電壓(PNP輸出時：輔助輸出和+V間，NPN輸出時：輔助輸出和0V之間) |
|
|
·剩余電壓：2.5V以下(PNP輸出時：源電流60mA，NPN輸出時：流入電流60mA)(電纜長20m時) |
|
輸出工作 |
控制輸出ON時OFF，控制輸出OFF時ON(出廠設定狀態下，可用SFB-HC手動控制器改變工作模式 |
|
保護電路(短路保護) |
裝 備 |
|
防干擾功能 |
裝 備(注6) |
|
投光停止功能 |
裝 備 |
|
聯鎖功能 |
裝 備［手動復歸/自動復歸(注7)］ |
|
外部設備監控功能 |
裝 備 |
|
過載功能 |
裝 備(注6) |
|
屏蔽功能 |
裝 備(注6) |
|
可選功能(注8) |
固定消隱功能，不固定消隱功能，輔助輸出切換功能，聯鎖設定變更功能 |
|
外部繼電器監控設定變更功能，屏蔽設定變更功能，保護功能，投光量控制功能 |
|
環 |
保護構造 |
IP65(IEC) |
|
境 |
周圍溫度 |
－10～＋55°C(注意不可結露、結冰)，存儲：－25～＋70°C |
|
性 |
周圍濕度 |
30～85%RH、存儲：30～95%RH |
|
能 |
周圍照明度 |
白熾燈：受光面照明度3,500Rx以下 |
|
|
耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
|
|
絕緣電阻 |
20MΩ以上，所有電源連接端子與外殼之間，基于DC500V高阻表 |
|
|
耐振動 |
頻率10～55Hz，雙振幅：0.75mm，X，Y和Z各方向2小時 |
|
|
耐沖擊 |
加速度：300m/s2(約30G)，X，Y和Z各方向3次 |
|
投光二極體 |
紅外線LED(投光波峰波長：870nm) |
|
材 質 |
主體外殼：鋁，上下外殼：鋅，檢測面：聚碳酸酯，帽：PBT |
|
連接方式 |
連接器連接 |
|
電纜長度 |
用另售匹配電纜全長可延伸至50m，用于投光器和受光器(注9) |
|
附件 |
MS-SFB-2(嫁連支撐支架)：(注10)SF4B-TR14(測試桿)：1個 |
MS-SFB-2(嫁連支撐支架)：(注10)SF4B-TR25(測試桿)：1個 |
MS-SFB-2(嫁連支撐支架)：(注10) |
