| 項目 |
規格概略 |

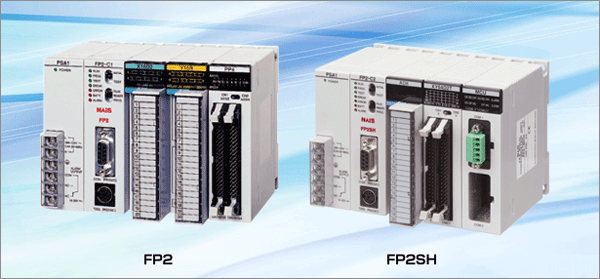

| FP2 |
FP2SH |
| 電源?輸入/輸出 |
電源 |
100-120V AC/ 200-240V AC/ 100-240V AC/ 24V DC（單元不同） |
| 輸入 |
12-24V DC/ 24V DC±公共端（單元不同） |
| 輸出 |
晶體管輸出（NPN）：0.1A～0.5A （單元不同） |
| 電器輸出：2A～5A（單元不同） |
| 功能 |
控制I/O點數 |
最多768點 |
| 擴展時 |
擴展時：最多1600點 |
擴展時：最多1600點 |
| I/O點數 |
使用遠程I/O時：最多2048點 |
使用遠程I/O時:最多8192點 |
| 運算速度 |
基本指令： |
基本指令： |
| 0.35μs～/步 |
0.03μs～/步 |
| 程序容量 |
內置RAM（帶有選件） |
| 程序容量 |
16k步 |
60k步/120k步（C3P） |
| 指令 |
基本指令 |
96種 |
95種 |
| 高級指令 |
428種 |
434種 |
| 運算內存 |
內部繼電器 |
4048點 |
14192點 |
| 定時器/計數器 |
1024點 |
3072點 |
| 數據寄存器 |
6000字 |
10240字 |
| 特殊功能 |
通道間絕緣復合輸入 |
- |
| 中斷輸入 |
- |
| 模擬量輸入/輸出 |
使用模擬量輸入/輸出單元時：輸入 8點/單元、 |
| 輸出 4點/單元 |
| 輸入量程 |
- |
| 高速計數 |
使用4ch時 x 最大200kHz（脈沖輸入輸出單元） |
| 脈沖輸出 |
4ch使用時 x 1Hz～100kHz（脈沖輸入輸出單元） |
| 4ch使用時 x 最大4MHz（位置控制單元多功能型） |
| 對應數據通信 |
RS232C、RS485、RS422 |
| 其他功能 |
運行中改寫程序、固定時間掃描,密碼,浮點運算、PID運算、日歷時鐘（追加日歷功能的選項后可使用） |
運行中改寫程序、固定時間掃描,密碼、浮點運算,PID運算、內置日歷時 |
